跟著國家電網的大力展開和智能電網概念的提出，對直流操作電源系統提出了更高的要求，現有直流屏系統適用性靈活性不強，只能集中式供電、占地面積大等缺點已越來越無法滿意現代電力展開的需求，一起，又跟著現代電力監控技術的大力展開，電力系統毛病停電時刻一般不超越2h，因而，傳統直流屏能量浪費和本錢浪費的狀況越來越嚴峻。在這樣的大環境下，本文提出了一種并聯均流型，配備靈活性高、節能、環保、安全的直流操作系統，為電力系統的展開奉獻一份力量。

1傳統直流屏系統組成和作業原理

1.1系統的組成

傳統直流屏系統，一般由交流輸人單元充電單元、微機監控單元、電壓調整單元.絕緣督查單元、電池巡顯單元、直流饋電單元，以及蓄電池組等組成。

1.2系統的作業原理

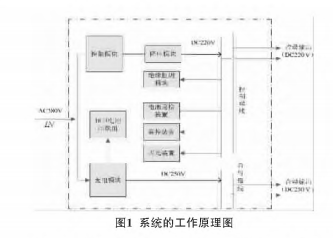

系統的作業原理，如圖1所示。

從圖1能夠看出:蓄電池組有必要由18~20節蓄電池組成，控母和合母的輸出電壓不一樣，控制模塊的電壓通過降壓回路降為220V輸入到控母，給控制回路供電，充電模塊輸出的電壓為250V左右，一是，給電池進行充電;二是，直接輸入到合母，給合母回路供電。所以，控母和合母是不可互用的，用戶在運用時，有必要留意辨明負載該接入控母仍是合母，具有必定的不安全性。電池選用串聯的方法，因而，當某一個電池出現問題的時分，整個供電系統能量減弱或者無法供應能量一起，選用串聯的方法不能實現對單個電池進行活化的功能，無法最大程度進步電池的壽數。所以，傳統直流屏跟著電力系統的展開，無論是從本錢控制，仍是節能環保概念上，都已逐漸體現出它的害處，有必要有一種新型的產品來更好的取代它。

2依據均流系統的并聯型直流屏底子作業原理及運用

2.1依據均流系統的并聯型直流屏系統組成

依據均流系統的并聯型直流屏由交流輸入單元、智能均流電源單元.微機監控單元、直流饋電單元，以及蓄電池組等組成。蓄電池組一般只需4~8節電池(220V直流系統)，可依據負載情況配置。

2.2依據均流系統的并聯型直流屏系統底子作業原理

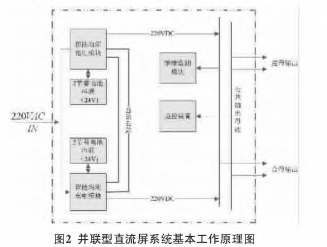

依據均流系統的并聯型直流屏系統底子作業原理，如圖2所示。

2.2.1交流輸入單元

由于電池的數量的削減，所需充電電流大大削弱，所以本文所論說的依據均流系統的并聯型直流屏無需選用380V三相供電方式，既簡化了供電方式，又降低了交流輸入的能量要求，比傳統直流屏至少削減了50%的能量需求。

2.2.2智能均流電源模塊單元

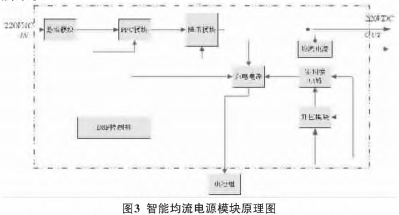

智能均流電源模塊，包含了整流回路、DSP控制回路、充電回路、升壓回路、均流回路等單元，工作原理，如圖3所示。

交流輸人后通過整流，PFC功率要素調整，降壓輸出直流220VDC給負載供電，一起，給充電回路供給動力給電池充電，電池(兩節)通過升壓回路轉化成直流220VDC，通過零切換回路給負載供電，各個智能均流電源模塊通過均流母線連接到公共輸出母線，每個智能均流電源模塊均勻扭負負載所需的電流，一起又起到在線備用的效果，使得模塊壽數更長，系統更安全。傳統直流屏的充電模塊選用的是后備用辦法，當1臺出現問題，另1臺才開端工作，這樣必然會造成壽數遭到必定的影響。

2.2.3電池組單元

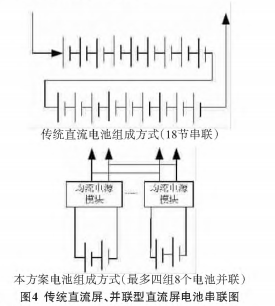

根據均流系統的并聯型直流屏不再選用多節電池(18節)直接串聯的辦法進行后備，而是兩個串聯后，通過智能均流電源模塊單元轉化后并聯輸出(最多4組8節電池)，單個電池組可通過智能均流電源模塊單元進行活化和處理，處理了傳統直流屏無法對單個電池進行處理和活化，大大提高了電池的壽數。一起，電池?cái)?shù)量的減少，既降低了本錢，又愈加環保。

直流饋電單元

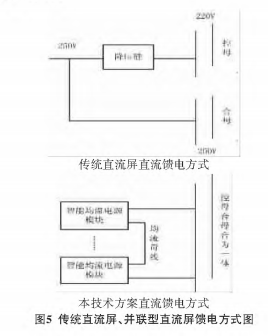

傳統直流屏控母和合母由于電壓不共同，負載要嚴格區別，比如，微機保護.指示燈等有必要接入控母，斷路器分合閘、儲能電機等負載有必要接人合母。本文所論述的技能控母和合母的電壓等級共同，并聯輸出，可互用，便利用戶的使用。傳統直流屏、并聯型直流屏饋電方法，如圖5所示。

2.4依據均流系統的并聯型直流屏的運用

由于依據均流系統的并聯型直流屏選用并聯均流技能，可依據負載情況對模塊和電池?cái)?shù)量進行增減，因而，它既適用于開關柜及負載數量較大的場合，如發電廠、變電站等，又適用于開關柜及負載數量較小的場合，如小型開閉所用戶終端等，為用戶供給一種性價比極高，配置靈敏的新型電力設備。

3結語

經過上述比照，本文所提出的技能方案與傳統技能比較，在確保了為控制母線和合閘母線牢靠供電的前提下，節省了蓄電池的運用數量，避免了蓄電池的擱置浪費，節省了成本;同時，避免了因單節蓄電池?fù)p壞形成的整個蓄電池組無法正常供給直流電源的缺點。又可依據實際需要，靈敏設置蓄電池的配置數量和挑選電池參數，商場運用規模更廣。選用多電源并聯供電方法為控制母線或合闡母線供電，有效確保了供電的牢靠性，維修檢測也更為便利。
